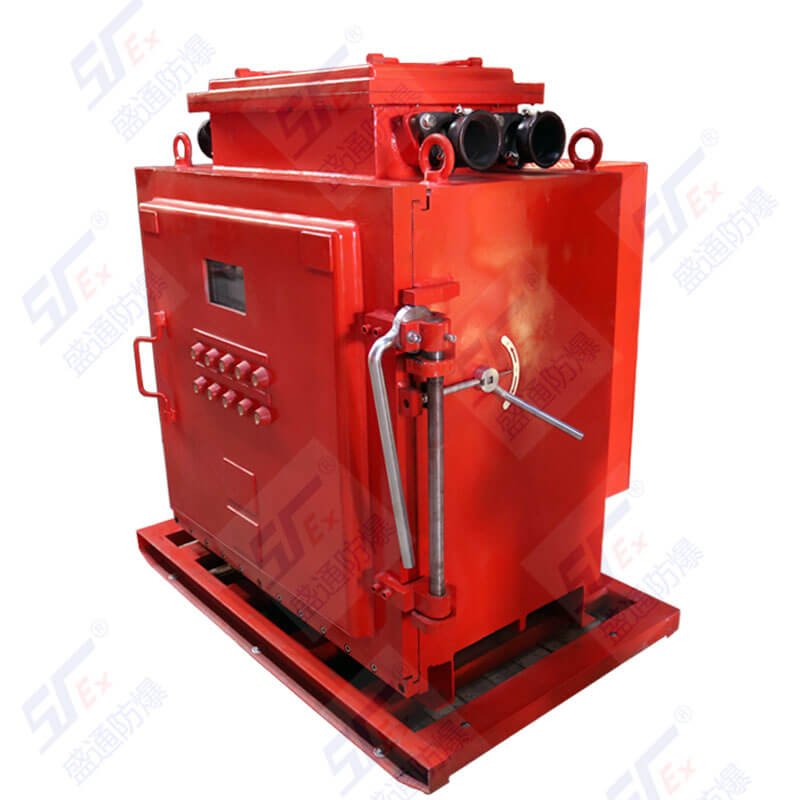

矿用防爆控制柜
发布时间：2018/6/12 16:40:06
分类：防爆控制柜
最近有405288人查看
矿用隔爆型控制柜（以下简称馈电开关）适用于具有甲烷爆炸性混合物及煤尘爆炸危险的矿井下，在交流50HZ...
- 产品介绍
矿用防爆控制柜主要用途及适用范围：
矿用隔爆型控制柜（以下简称馈电开关）适用于具有甲烷爆炸性混合物及煤尘爆炸危险的矿井下，在交流50HZ，额定电压1140V及以下,电流630A及以下的中性点不接地的供电系统中的馈电开关。当供电线路中出现过载、短路、欠压、过载或漏电故障时，馈电开关能自动切断电源。
使用环境及工作条件：
1）海拔高度不超过2000m,环境大气压力80～110KPa;
2）周围环境温度为-5℃～+40℃,
3）周围空气相对温度不大于95%（+25℃时）;
4）在有甲烷爆炸性混合物及煤尘爆炸危险的环境中;
5）在无破坏绝缘的气体或蒸汽的环境中;
6）在无显著摇晃和冲击振动的地方;
7）与水平面的安装斜度不起过15°;
8）能防止滴水的地方;
9）安装类别:Ⅲ类;
10）污染等级:3级。
矿用防爆控制柜结构特征与工作原理：
一、整体结构：
1.1馈电开关柜主要由隔爆外壳和装于隔爆外壳内的本体单元组成，隔爆外壳通过4只螺栓连接于撬行底架上。
1.2隔爆外壳由接线腔和主腔组成，分为上、下两部分，接线腔有四只主回路电缆进出线引入装置，左右两侧各有一只控制回路进出线喇叭口。
前门通过位于主腔体左侧的开门机构与主腔体相连并支承在铰链上，当门前关闭时，前门与主腔体通过上下齿条和门、壳挡块互相扣住。馈电开关与前门与电源开关手柄之间装有机械联锁装置，保证馈电开关处于断开位置，主腔才能打开；
1.3隔离开关（GHK-400）安装于主腔右侧，由螺栓固定在底板的导轨上，主腔左侧芯架、门盖上立板安装有馈电开关控制单元的电器件。馈电开关的控制�；て饔胂允静糠肿龀梢惶�，固定于门盖上，通过按钮可以对�；て鞑问猩柚�，门盖上的观察窗方便观察。
矿用防爆控制柜产品特点：
1.馈电开关选用智能化综合�；ぷ爸�，�；ぞ雀�，反应速度快，并采用汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便，显示信息丰富。各项�；すδ懿问梢酝ü说パ≡竦髡�。
2.馈电开关具有短路、过载、漏电闭锁、漏电�；�、选择性漏电�；�、欠压、过压、三相不平衡、断相、瓦斯检测�；�、风电闭锁等多种�；すδ�。
3.馈电开关备有通讯接口，通过RS485实现与监控系统上位机的通讯，可完成远方分闸、合闸、修改参数、查询状态、复位等操作。
4.采用快启门结构，设有可靠的机械闭锁与电气闭锁装置，安全可靠。
订货须知：
防爆外壳设计根据国家标准GB3836-2000，防爆外壳结构，可做成上下隔爆腔，单个隔爆腔，可做成快开门结构，防爆外壳可根据客户图纸要求定制，也可提供需要相应的尺寸，由我公司出图纸给客户确认生产，防爆外壳的防爆出线口数量，防爆出线口大小，箱体盖板上的防爆按钮，信号灯的数量可根据客户的要求，门盖上的观察窗，也可根据客户要求尺寸开孔，本公司将提供防爆玻璃进行防爆处理。
