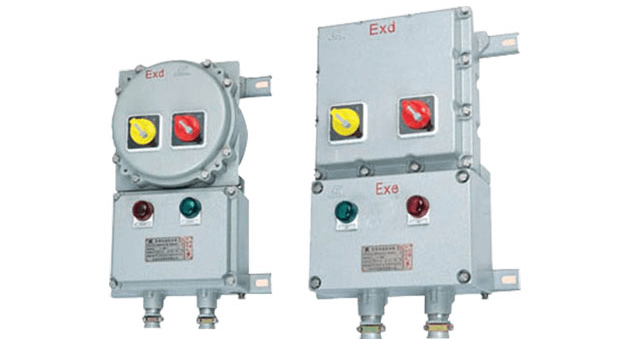

上海防爆磁力启动器电气原型及常见故障分析
防爆磁力启动器是煤矿井下常用的电气控制设备，其主要用于控制喷浆机，调度绞车，水泵等电气设备，只要掌握了防爆磁力启动器的原理及排除故障的方法，在遇到类似的机型时就能够迎刃而解。
主回路由换向开关、真空接触器的主触头，阻容吸收装置和电机综合�；�器的电流互感器组成�；幌蚋衾肟赝ü舯饪怯也嗟牟僮魇直胁�作，可将其至于互转，停止和反转三个位置，中间为停产位置。当按下停止按钮，方可操作隔离开关，只有隔离开关打到停止位置时，方可打开前盖，以保证不用隔离开关阻断负荷电路和防止带电打开前盖。隔离开关带有简单的灭弧装置，当停止按钮失灵时，可用其紧急切断电源。
真空接触器主触头是用来通断负荷线路，具有可频繁操作，安全可靠等优点。JDB型电机综合�；ぷ爸梦缱邮郊痰绫；ぷ爸�，具有短路过负荷，断相及漏电闭锁四种功能。漏电闭锁是指在启动前主回路负荷侧线路对地绝缘电阻小于规定值。启动器控制原理，合上隔离开关QS，控制变压器T得电，在变压器变换出36v的电压，为控制电路提供电源。
防爆磁力启动器常见故障分析：通上电，按启动按钮，开关不吸合，有些故障其实不算是故障，只是由于操作人员的马虎，开关没有设置好如果是新安装开关遇到这样的情况，可以有以下几种方法：
1.检查远近开关位置是否正确，没有纽子开关的，看看先短接没有；2.电动机综合�；て鞯氖笛榭厥欠裾�，如果拨到试验位置，�；て骰�致使动作无法西和；
3.熔断器有没有松动，由于运输中的颠簸，经�；崛萌鄱掀魉啥�，接触不良；
4.如果是远控按钮接线是否正确；
5.控制变压器一次侧的电源电压选择位置是否正确，现在的开关多数是两种电压，分别是是1140v和660v。
